Inleiding: van “het draait nog” naar een gecontroleerde omschakeling

Een Step5 PLC vervangen is zelden een technische sprint; het is een beheerst traject waarin je risico’s afbouwt terwijl de productie zo veel mogelijk doorloopt. Siemens heeft de S5-lijn officieel uitgefaseerd; per 30 september 2020 is de productlevenscyclus beëindigd en sinds 1 oktober 2020 levert Siemens geen onderdelen meer. Dit maakt “blijven draaien tot het stuk gaat” een kostbaar spel van toeval. Siemens Industry Support+2Siemens Industry Support+2

De moderne S7-1500 + TIA Portal-architectuur biedt juist wél performance, diagnose, security en onderhoudbaarheid. In wat volgt vertaal ik de officiële Siemens-aanpak naar 7 pragmatische stappen die je direct kunt toepassen—inclusief tips voor gefaseerd migreren met een tijdelijke hybride omgeving (S5 en S7 naast elkaar) om downtime te minimaliseren. Siemens Assets



Interne link: wil je begeleiding van A-Z? Bekijk PLC-migraties op TIAP revisies:







Stap 1 — Situatie-audit: wat heb je écht in het veld?

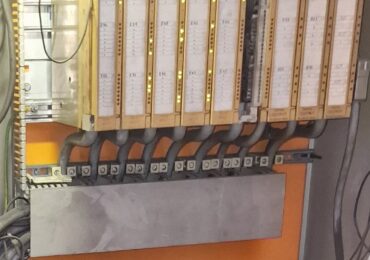

Begin met een volledige nulmeting: inventariseer CPU-types (S5-115U/135U/155U), I/O-kaarten, uitbreidingsunits, busstructuur (SINEC/PROFIBUS), HMI/SCADA-koppelingen, speciale modules (bijv. snelheidsmeting, seriële CP’s) en alle “verborgen” afhankelijkheden (datacollectie, batch-logica, externe systemen). Siemens benadrukt: plan vanuit het eindplaatje van de hele plant—zelfs als je slechts gedeeltelijk migreert. Dat betekent dat je afhankelijkheden, timing en fallback vooraf definieert (denk: “point of no return”). Siemens Assets

Leg hierbij ook de functies vast die je wilt behouden of verbeteren: cyclustijden, receptuurbeheer, traceability, storingsdiagnose. Hoe beter je beginplaat, des te kleiner de kans op verrassingen tijdens omschakeling. Siemens Assets







Stap 2 — Migratiestrategie: volledig, gedeeltelijk of gefaseerd?

Kies vervolgens je pad. In de praktijk zie je drie smaken:



    • Volledige migratie tijdens één geplande stop: snel “klaar”, maar vraagt langere stilstand.
    • Gedeeltelijke migratie: alleen kritieke delen nu, de rest later.
    • Gefaseerde migratie: segment voor segment (lijn, zone, module) omschakelen terwijl de rest blijft draaien.



Siemens’ gidsen adviseren expliciet om gefaseerde/partiële migraties te overwegen: je behoudt productie terwijl je gecontroleerd omschakelt. Dat kan door S5-stations sukkelgewijs te vervangen en tijdelijke communicatie met resterende S5-delen in stand te houden. Siemens Assets



Praktijknoot: in 24/7-omgevingen plan je deeltaken in weekendstops of nachtblokken en bouw je waar mogelijk bufferproductie op. Siemens Assets





Stap 3 — Hardwareconcept: CPU-keuze, I/O-topologie en bekabeling behouden

Je vertaalt nu S5-capaciteit naar een S7-1500 CPU-klasse (bijv. 1513/1516/1517). Dit is geen 1-op-1 mapping, maar Siemens geeft in de migratiegids duidelijke richtlijnen per prestatieniveau. Kies daarnaast je I/O-topologie: centraal ET 200MP in de kast, of gedistribueerd met ET 200SP/MP via PROFINET/PROFIBUS. Siemens Assets

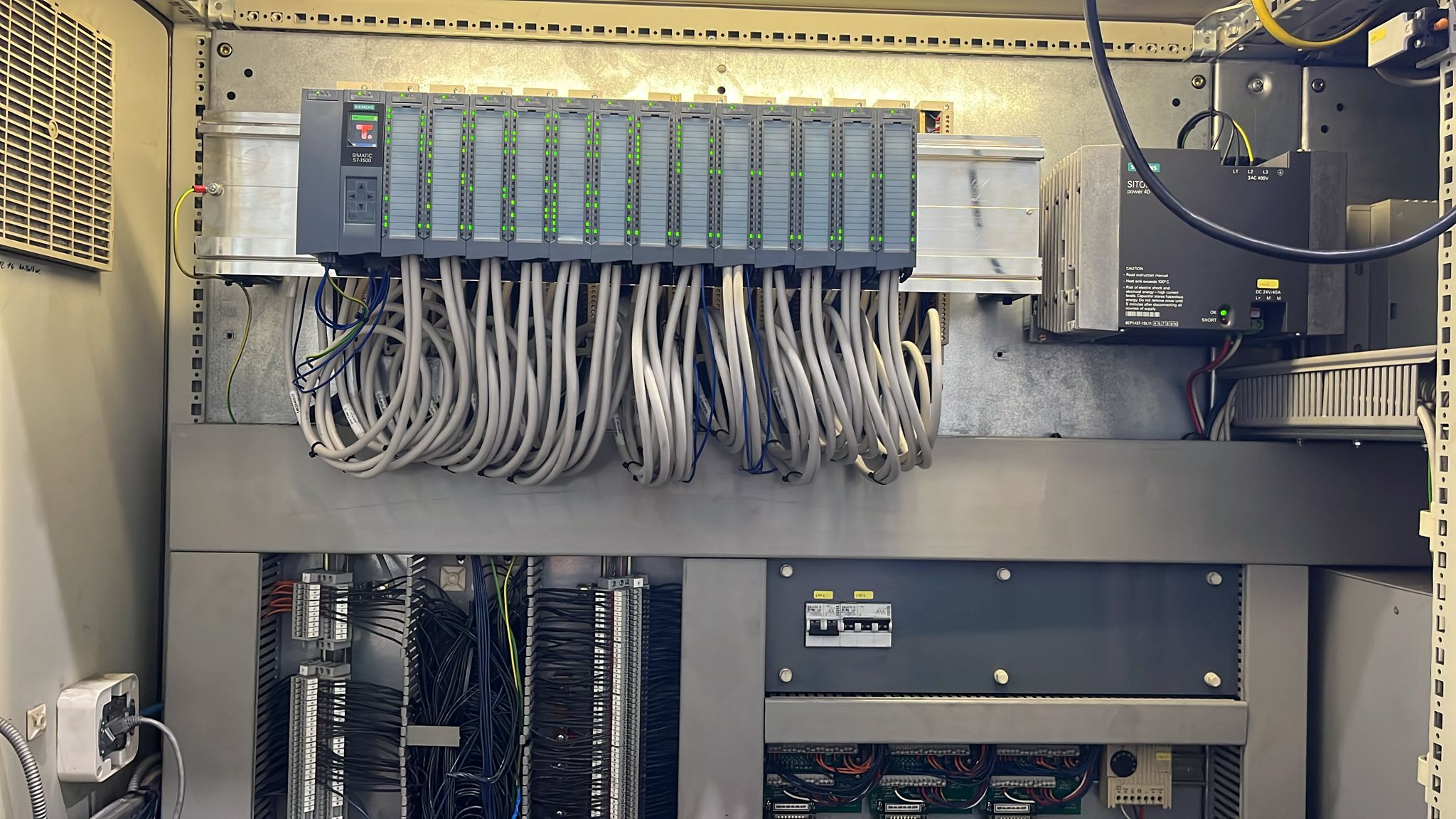

Cruciaal voor downtime: I/O-adapters. Deze Siemens-adapters laten je bestaande S5-frontconnectors op nieuwe S7-I/O aansluiten. In de praktijk komt het neer op: frontconnector los van S5, adapter plaatsen, connector weer vast—en vervolgens de signalen softwarematig mappen. Voordeel: minimale herbedrading, minder tekenwerkaanpassing en sterk gereduceerde ombouwtijd. Siemens Assets

Siemens beschrijft dit expliciet als bewezen praktijk, inclusief schetsen en benefits (snelle ombouw, minder fouten, minder downtime). Voor details verwijst de gids naar de I/O adapter documentatie (Entry ID 83557459). Siemens Assets







Stap 4 — Hybride fase: S5 en S7 tijdelijk naast elkaar, verkeer in stand houden

Bij gefaseerd migreren draait S7 al op nieuwe segmenten, terwijl andere segmenten nog S5 gebruiken. De kunst is dan om dataverbindingen tussen “oud” en “nieuw” betrouwbaar te houden, zodat het proces als geheel blijft functioneren. Siemens publiceert hiervoor een applicatievoorbeeld waarmee je seriële koppeling tussen S5 (CP 544) en S7-1500 (CM PtP RS232 BA) opzet—zowel met 3964(R) als Freeport. Dit is precies bedoeld voor partiële migraties waarbij je stations één voor één vervangt. Siemens Industry Support

Deze aanpak is bruikbaar als je bestaande S5-communicatie (bijv. tussen lijnen of units) niet in één keer kunt ombouwen. Je borgt dan tijdelijke dataflow (start/stop, interlocks, meetwaardes) tussen oud en nieuw tot je de volgende fase migreert. Siemens Industry Support







Stap 5 — Softwaremigratie: van STEP 5 → STEP 7 V5.x → TIA Portal

Step5-code kan niet rechtstreeks naar TIA Portal. De gebruikelijke route is: eerst converteren naar STEP 7 V5.x, daarna gebruikmaken van de TIA Portal Migration Tool om het project naar TIA te brengen. Siemens documenteert de tool en randvoorwaarden (versies, componenten, beperkingen) op de supportsite. Reken erop dat bepaalde instructies/OB’s herschreven moeten worden en dat dit hét moment is om logica te moderniseren (symboliek, SCL, diagnose, alarmfilosofie). Siemens Assets+2Siemens Industry Support+2

Een nuttig Siemens-advies uit de gids: treat it like a plant migration—dus niet “alleen code overstorten”, maar ook cyclustijden, buffering, recepturen, interlocks en sequence-flows opnieuw valideren voordat je live gaat. Siemens Assets







Stap 6 — Testen, FAT/SAT en fallback: geen verrassingen in de kritische uren

Nog vóór de echte omschakeling draait de nieuwe S7-configuratie in een testopstelling of simulatie. Gebruik TIA’s diagnose en (waar relevant) S7-PLCSIM Advanced om processtappen, alarmen, permissies en recepten te dry-runnen. Siemens benadrukt “laboratory pre-tests”, “partial acceptances” en een fallback-plan met duidelijk “point of no return”. Concreet: tot aan dat punt moet je snel terug kunnen naar S5, inclusief terugzetten van connectoren en herstel van originele communicatie. Siemens Assets

Plan je live-omschakeling in een venster dat past bij je risico: nacht/weekend, productiepiek voorbij, key-mensen standby. Markeer meetpunten (I/O-checks, eindschakelaars, analog scaling) die je direct na omschakeling verifieert. Siemens Assets





Stap 7 — Omschakelen per segment: uren werk, niet dagen

Met de voorbereidingen op orde lijkt de live-fase vaak verrassend “saai”. Voor één productiesegment gaat het zó: S5 uitschakelen → frontconnector los → I/O-adapter op S7 plaatsen → frontconnector klikken → project downloaden → signalen cross-checken → segment vrijgeven. Door deze herhaalbare sequentie kun je meerdere segmenten in een weekend afronden, terwijl de rest van de lijn(en) doordraait. Siemens’ gids rekent dit tot de kernvoordelen: retentie van bekabeling, verkorte mechanische tijd, softwarematige kanaaltoewijzing en minder foutkans. Siemens Assets

Voor gedistribueerde I/O (oude ET100/ET200U/B) beschrijft Siemens zowel partiële als complete migratiepaden: ofwel tijdelijk via (Profi)BUS inhangen aan S7-1500, of direct migreren naar ET200SP/MP op PROFINET met moderne diagnose. Siemens Assets





Waarom nu? Onderhoud, veiligheid en support

Sinds het EOL-moment is vervangende S5-hardware alleen nog via handelaren te krijgen, zonder fabrieksgarantie. Combineer dat met het krimpend aantal S5-kenners en je begrijpt waarom wachten op een storing het duurste scenario is. Een S7-1500-architectuur brengt daartegenover ethernet-based communicatie, geïntegreerde webserver/diagnose, safety-varianten (F-CPU’s) en systematische security-functies—allemaal zaken die Siemens als “new performance features” benadrukt in de migratiegids. Siemens Industry Support

Wil je bovendien naar data-analyse, OEE, batch/traceability, IIoT of Industrie 4.0, dan is S7 met TIA Portal de logische basis; S5 heeft daar geen duurzame route meer. Siemens Assets





FAQ: veelgestelde vragen tijdens trajecten

Kun je echt gefaseerd migreren zonder grote stilstand?
Ja. Door S5 en S7 tijdelijk te koppelen (bijv. via seriële 3964(R)/Freeport) en met I/O-adapters bekabeling te behouden, kun je per module of lijn omschakelen in korte vensters. Siemens Industry Support+1

Moet álle software 1-op-1 over?
Niet per se. Veel logica migreert, maar een deel wil je bewust herschrijven (SCL, betere diagnose/alarmen, standaardisatie). Reken op refactoring. Siemens Assets+1

Wat met oude ET100/ET200U?
Er zijn partiële paden om tijdelijk te blijven praten met “oud” terwijl je kernbesturing vernieuwt; volledige migratie naar ET200SP/MP is doorgaans het einddoel. Siemens Assets

Waarom nu al beginnen als alles nog draait?
Omdat support en onderdelen officieel stopten in 2020. Je koopt met migratie zekerheid en voorspelbaarheid terug. Siemens Industry Support





Korte technische checklist (non-exhaustive)



    • Audit: hardwarelijst, I/O-matrix, netwerken, speciale modules, externe koppelingen. Siemens Assets
    • Strategie: fasering vastleggen; interlocks/dataflow tussen oud/nieuw borgen. Siemens Assets
    • Adapters: S5→S7 I/O-adapters selecteren, mapping in TIA voorbereiden. Siemens Assets
    • Softwarepad: STEP 5 → STEP 7 V5.x → Migration Tool → TIA; refactor-lijst opstellen. Siemens Assets+2Siemens Industry Support+2
    • Hybride fase: seriële koppeling CP544 ↔ CM PtP RS232 BA inregelen (3964(R) / Freeport). Siemens Industry Support
    • Pretest + fallback: labtests, partial acceptances, “point of no return” definiëren. Siemens Assets





Conclusie: migreren in gecontroleerde stappen loont

Step5 PLC vervangen is geen gok meer, maar een gecontroleerde route die je in zeven duidelijke stappen kunt uitvoeren. Begin met een plant-brede audit, kies bewust voor gefaseerde migratie waar dat helpt, behoud bekabeling met I/O-adapters, koppel oud en nieuw tijdelijk via seriële PtP waar nodig, en migreer software gestructureerd via STEP 7 V5.x naar TIA Portal. Je minimaliseert stilstand, maximaliseert voorspelbaarheid en zet tegelijk de deur open naar moderne diagnose, veiligheid en integraties.
